一、智能槍彈柜系統架構圖

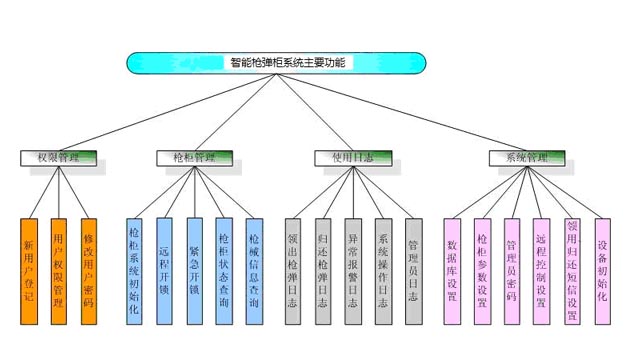

二、系統軟件主要功能圖

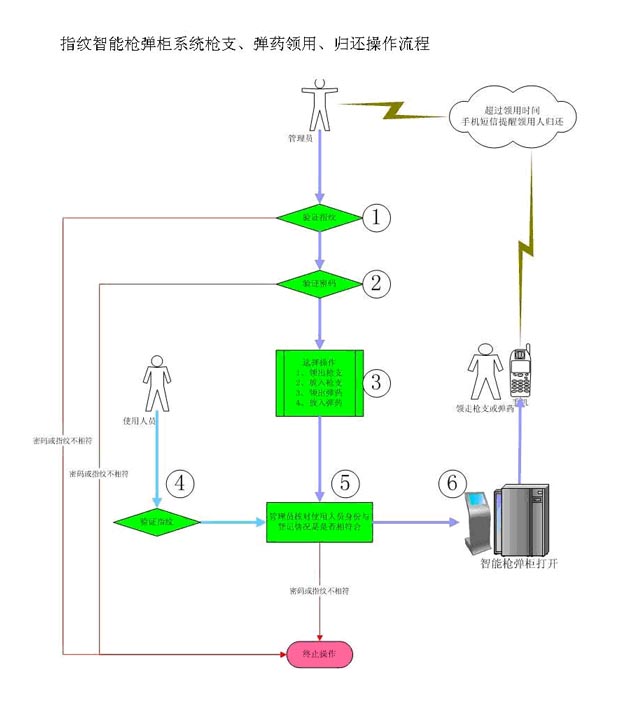

三、智能槍彈柜系統操作流程
四、智能槍柜設備技術要求
（一）電子槍鎖
1、智能電子槍鎖。
2、以RJ-45/總線方式連接。
3、可用指紋或加密指令打開槍鎖。
4、電子、機械雙重開鎖方式。
5、自動檢測鎖是否鎖上。
（二）大門指紋控制系統
1、簡易操作界面。
2、光學指紋識別。
3、具備電子和機械式雙人雙鎖開啟大門。
4、液晶屏顯示操作過程信息。
5、語音提示。
6、圖象抓拍模塊：
①對任何靠近柜體的人進行圖象抓拍；
②對操作人員操作過程進行圖象抓拍。
7、主機+機械（二級操作）：停電時系統自動降級為機械開啟。
8、預留門禁、安防及聯網功能RJ-45接口3個：系統能與門禁、安防系統聯網，使用槍單位內部形成一指通。
（三）型號、規格
1、柜體規格：約1800mm寬×1300mm高×500mm深。
2、槍柜容量規格：可放置77式/64式/54式/92式等手槍20支和79式微型沖鋒槍5支。
（四）工藝要求
1、柜體采用優質鋼材制作，光潔無毛刺。柜體板材厚度≥4mm，門板厚度≥8mm。
2、漆面質量保證20年以上不生銹。
3、具有防鉆、防電焊、防切割、防腐蝕等功能。
4、箱體對角線誤差小于1.0mm。
（五）標準要求：
1、符合《中華人民共和國槍支管理法》、《公安機關公務用槍管理使用辦法》的有關規定：槍彈分離；槍彈雙人領退；報警和監控系統與110聯網等。
2、符合GB10409-2001標準。
（六）智能槍柜參考圖片及設計草圖（智能槍柜設計草圖中尺寸以“（三）型號、規格”文字描述為準）

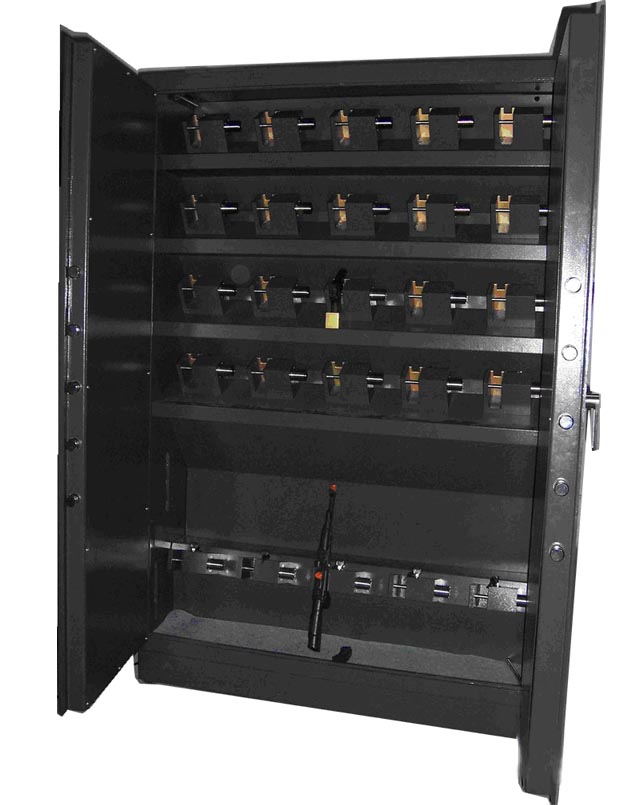

智能槍柜參考樣圖

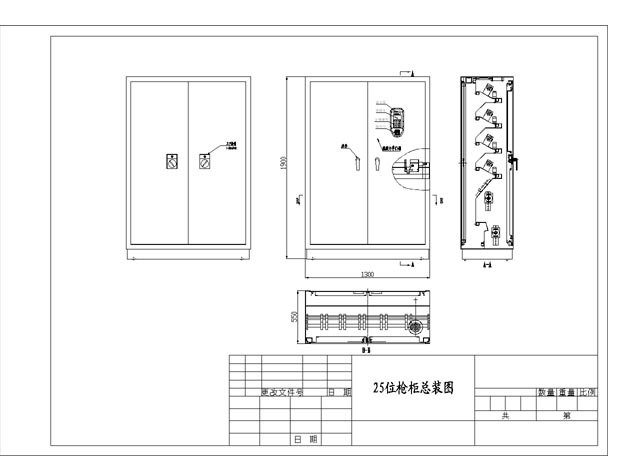

智能槍柜設計草圖
五、智能彈柜設備技術要求
（一）電子抽屜
1、智能電子抽屜，可自動彈出。
2、以RJ-45/總線方式連接。
3、可用指紋/加密指令打開電子抽屜。
4、電子、機械雙重開鎖方式。
5、自動檢測電子抽屜是否鎖上。
（二）大門指紋控制系統
1、簡易操作界面。
2、光學指紋識別。
3、具備電子和機械式雙人雙鎖開啟大門。
4、液晶屏顯示操作過程信息。
5、語音提示。
6、圖象抓拍模塊：
①對任何靠近柜體的人進行圖象抓拍；
②對操作人員操作過程進行圖象抓拍。
7、主機+機械（二級操作）：停電時系統自動降級為機械開啟。
8、預留門禁、安防及聯網功能RJ-45接口3個：系統能與門禁、安防系統聯網，使用槍單位內部形成一指通。
（三）型號、規格
1、柜體規格：約1800mm寬×1300mm高×500mm深。
2、可放置25個電子彈出式抽屜（彈盒），彈盒容量規格：約150mm寬×87mm高×210mm深。
（四）工藝要求
1、柜體采用優質鋼材制作，光潔無毛刺。柜體板材厚度≥4mm，門板厚度≥8mm。
2、彈柜抽屜的框架及抽屜內盒均采用優質鋼材制作，其材質厚度≥1.0mm。抽屜總成整體具有較高精度和平整度。
3、具有防鉆、防電焊、防切割、防腐蝕等功能。
4、箱體對角線誤差小于1.0mm。
（五）標準要求：
1、符合《中華人民共和國槍支管理法》、《公安機關公務用槍管理使用辦法》的有關規定：槍彈分離；槍彈雙人領退；報警和監控系統與110聯網等。
2、符合GB10409-2001標準。
（六）智能彈柜參考圖片及設計草圖（智能彈柜設計草圖中尺寸以“（三）型號、規格”文字描述為準）
六、觸控一體機技術要求
（一）基本需求
1、用槍登記、錄入資料。
2、存放槍支彈藥。
3、驗證身份。
4、取/還槍彈操作。
5、查詢用槍記錄。
6、用槍超時報警及槍柜、彈柜非法開啟報警。
7、短信發送提示還槍和報警信息。
（二）主要技術參數
1、觸控一體機硬件的配置和功能
（1）PC工控主板， 2.4GCPU，1G內存，160G硬盤，17寸液晶顯示器，表面聲波觸摸屏。
（2）指紋識別認假率≤百萬分之一，指紋拒真率≤百分之一。
（3）利用公安網發送報警信號，報警延遲≤10s。
（4）門禁、安防級聯功能：系統或與門禁、安防系統聯網，使用槍單位內部形成一指通。
2、觸控一體機軟件管理模式
（1）操作系統：WindowsXP。
（2）取、還槍操作過程
①單獨取槍——在某些特殊情況下使用。如有領導檢查某些槍支情況或開抽屜備給彈藥情況；
②緊急開鎖功能——在緊急并且需大批量取槍的情況下使用。
（3）電子開啟：根據語音提示進行取、還槍操作。
（4）機械開啟：管理員用鑰匙打開槍彈柜與槍彈鎖（在系統出故障未得到處理之前，或因外電停電而后備電源被耗光之后等情況下使用）。
（5）報警機制分二級，分別是：法警隊和公安110，其主要表現：超時用槍報警，槍彈柜（鎖）非正常開啟報警，斷電報警和其他設備故障報警。
3、預留三級聯網動態管理模式
本系統應具有三級聯網動態管理模式：第一級管理在基層用槍單位，第二級管理為基層所直屬的管轄單位監控后臺，第三級管理為再上一級的管轄單位監控后臺。智能槍支管理系統監控后臺的主要功能：實時監控用戶應用前臺的領/還槍記錄、報警記錄、確認用戶應用前臺上新增和修改的人員資料、禁止和批準警員使用槍支等。槍庫管理員每次用戶應用前臺新增或修改警員的資料，都必需有領導在相應的監控后臺用指紋或密碼對資料進行確認才能生效。

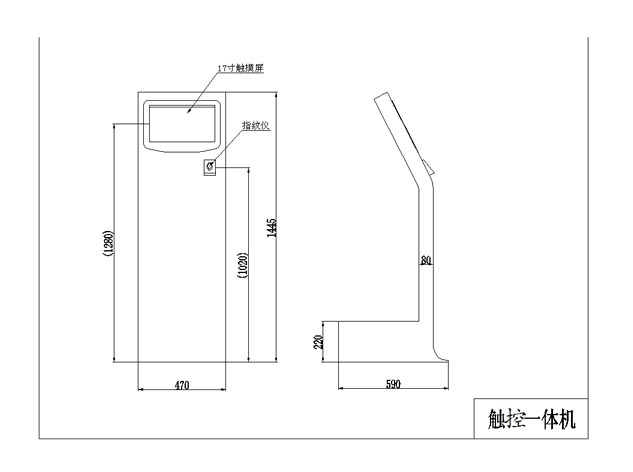

（三）觸控一體機設計草圖
